مراحل اجرای سقف کوبیاکس

سقف های کوبیاکس، جزء گروه سقف های مجوف می باشد که میتوان سازه هایی تا دهانه های ۸ متر را به راحتی اجرا نمود.

این نوع سقف برای سازه های با دهانه های بیشتر از ۱۱ متر مطابق تاییدیه های مرکز تحقیقات ساختمان پیشنهاد نمی گردد.

جزئیات اجرایی سقف های کوبیاکس شباهت های زیادی با سقف های یوبوت دارد با این تفاوت ظاهری که بجای قالب های مکعبی شکل استفاده شده در سقف های یوبوت، از قالب های توپی (کروی شکل) در سقف های کوبیاکس بهره گرفته می شود.

مراحل اجرای سقف کوبیاکس را در ادامه بررسی میکنیم.

کفراژ بندی

۱- فواصل پایه اطمینان

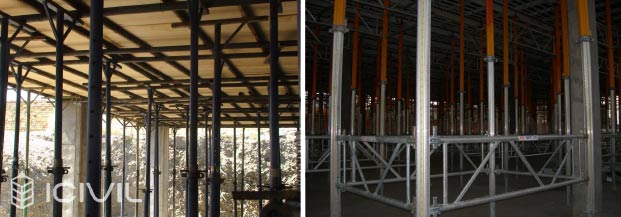

۲- بستن کمر کش در سقف های بلند درهر دو راستا

۳- خیز منفی : ۰.۰۰۵ به ازای هر متر و در کنسول ها ۰.۰۱ به ازای هر متر

۴- پهن کردن نایلون

۵- عدم چربی قالب کف :اجرای روغن کاری به موقع قالب

مش پایین

۱- توجه به نوع میلگرد AII یا AIII از روی ظاهر و کنترل بندیل آرماتور (مشخصات فنی متصل به بندیل) و درصورت نیاز ازمایش کشش

۲- رعایت فواصل مش پایین و نحوه ومحل چینش تقویتی ها طبق نقشه

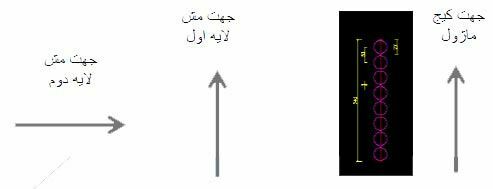

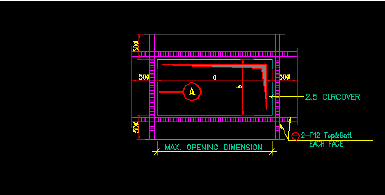

۳- جهت پهن کردن مش لایه اول: سفره زیرین آرماتور بندی هم جهت با جهت کیج ماژول مطابق نقشه انجام پذیرد.

۴- بستن کلاف دور بازشو ها (آسانسور نورگیر داکت و..)طبق نقشه اجرایی و رعایت طول
مهاری آرماتورهای کلاف در شبکه سقف

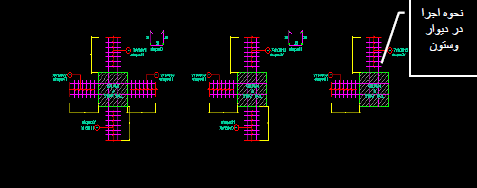

۵- اجرای میلگرد پانچ در محل دیوار و ستون

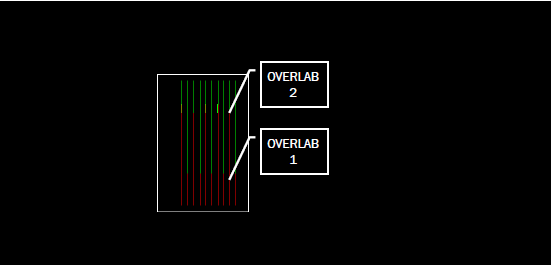

۶- نحوه آرماتوربندی مش پایین بایستی به نحوی اجرا شود که اورلب میلگرد مش در دوجهت پخش شود ودر یک محل تجمع نشود.

حداقل ۲ عددمیلگرد مش پایین از هسته ستون عبور کند.

۷- میلگردهای مش پایین در فواصل ۲ متری با سیم ۲.۵ به کفراژبندی سقف متصل شوند.

۸- میلگردهای مش پایین توسط اسپیسر هارد مهار شوند استفاده از سنگ و…مجاز نمی باشد.

۹- کنترل تراز روی قالب جهت یکنواخت کاور ها

کیج گذاری

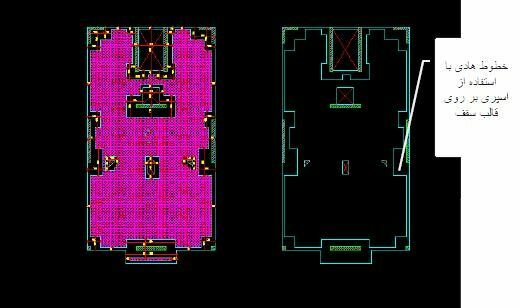

با توجه به خطوط هادی قرارگیری کیج ماژول ها را توسط یک اسپری بر روی قالب سقف مشخص کرده و  کیج ها چینش می شود.

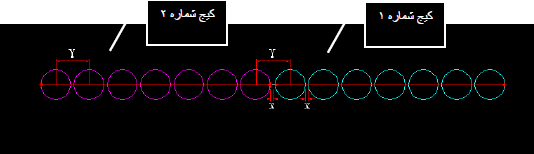

نحوه اتصال طولی کیج ها: بایستی به صورت ریسمان وعمود باشند.

• فواصل بین دو گوی (X درشکل) برابرفاصله بین دوگوی در بین دو کیج باشد.
• فواصل آکس دوگوی (Y درشکل) برابرفاصله بین دوگوی در بین دو کیج باشد.

نحوه اتصال عرضی کیج ها:بایستی به صورت ریسمان وعمود باشند.

فواصل بین دو گوی (X درشکل) برابرفاصله بین دوگوی در بین دو کیج باشد. نحوه قراردادن کیج ها با فیکسچر به شکل ذیل انجام میشود .

استفاده از فیکسچر برای اتصال عرضی کیج ها:

فواصل طولی وعرضی کیج از دیوار برشی و ستون و…(کنترل حریم قسمت های گوی گذاری شده) در نقشه ها مشخص شده است بایستی رعایت شود.

کیج ماژول ها بایستی به مش پایین و مش بالایی با سیم آرماتور بندی مناسب فیکس شوند.

مش بالا

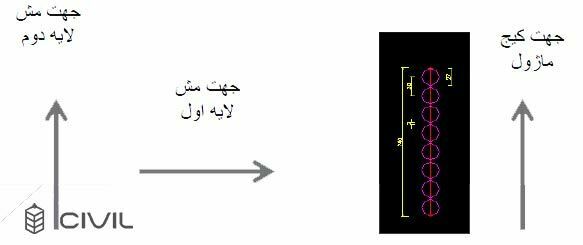

۱- نحوه آرماتوربندی مش لایه بالا: در مرحله اول لایه زیرین مش وتقویتی آن بایستی در جهت خلاف کیج هاانجام شود . در مرحله دوم لایه هم جهت کیج ها وتقویتی آن جهت در لایه بالایی قرارگیرد.

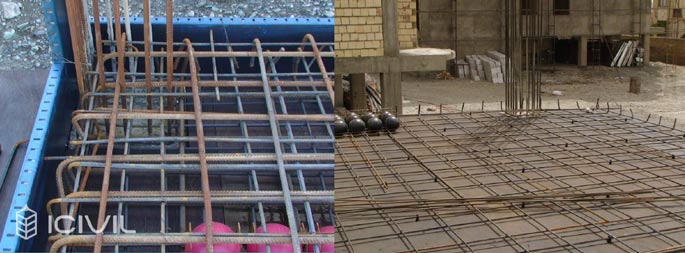

۲- خم نود درجه در انتهای میلگردها: انتهای میلگردهای تقویتی مش بالا بایستی خم ۹۰ درجه شوند.

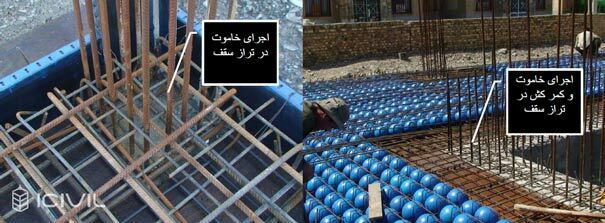

۳- اجرای خاموت در ستون ها و ستون داخل دیوارها واجرای کمر کش دیوارها در تراز سقف

بتن ریزی

۱- نحوه بتن ریزی در ۳ پاس خواهد بود

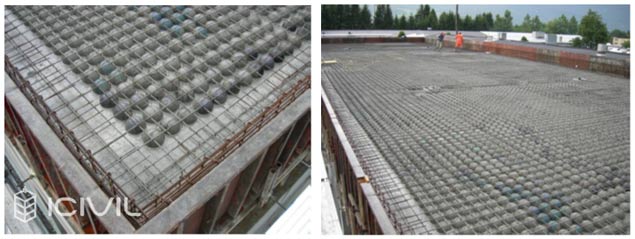

مرحله الف: بتن ریزی در داخل کیج ماژول ها تا مدفون شدن مش پایین و قسمت پایینی کیج ماژول ها

مرحله ب: بتن ریزی درمناطق توپر(بدون کیج ماژول)
مرحله ج: بتن ریزی در داخل کیج ماژول ها تا مدفون شدن کامل کیج ماژول ها

۲- بتن ریزی بایستی بطور پیوسته انجام شود .

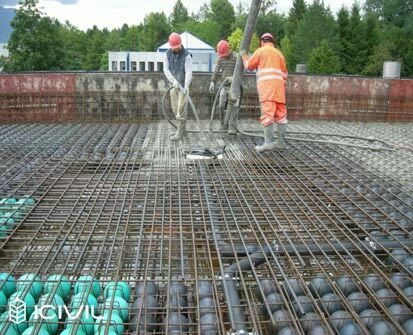

۳-ویبره زدن در هر سه مرحله انجام و نحوه ویبره بایستی به صورت قائم داخل کیج ماژول ها باشد.

۴- تراز بتن ریزی (ارتفاع) توسط میلگرد عصایی به ارتفاع ضخامت دال

آزمایش بتن توسط آزمایشگاه به ازا هر ۳۰ متر مکعب بتن ریزی یک نمونه وهر نمونه شامل ۵ مکعب

۵-اطمینان ازقرارداشتن پایه اطمینان در تراز پایین تر

۶-محل قطع بتن ریزی : درصورت لزوم در ۱/۳ میانی دهانه انجام میپذیرد.

دکفراژ

۱-پس از گذشت ۱۵ روز از بتن ریزی دکفراژ سقف انجام می شود و بلافاصله پایه اطمینان قرارداده می شود.

۲-عیارسیمان بتن مصرفی طبق مقادیر نقشه ها.
