دمای پیش گرمایش مبحث دهم | جدول پر سوال ازمون

در خدمتتون هستیم با بحث دمای پیش گرمایش در جوشکاری موضوعی که همیشه سوال آزمون نظام مهندسی بوده ، هست و خواهد بود. به برسی این بحث و حل یک سوال از آزمون نظام مهندسی مهر ۱۴۰۲ میپردازیم.

در صفحه ۴۷۳ از مبحث دهم مقررات ملی ساختمان ویرایش ۱۴۰۱ یک جدول خیلی مهم وجود دارد که با این جدول میتونیم حداقل دمای پیش گرمایش برای ورق های مختلف، به ضخامت های مختلف و با روش های جوشکاری مختلف رو بدست بیاریم.

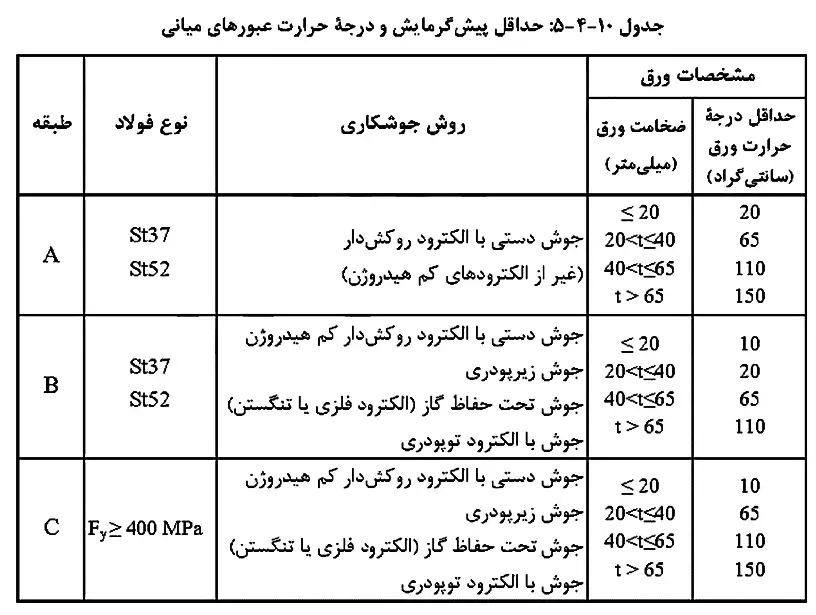

جدول حداقل دمای پیش گرمایش و درجه حرارت عبور های میانی

همانطور که در جدول مشاهده میکنید ، در ستون (نوع فولاد) فولادی که مورد برسی است را شناسایی میکنیم . معمولا نوع فولاد را در صورت سوال به شما خواهند داد. همچنین بعد از این مرحله باید روش جوشکاری مربط به هر فولاد و ضخامت ورق آن را شناسایی کنیم .  بعد از مشخص کردن فرضیات و اطلاعات مسئله میتوانید با استفاده از جدول، حداقل درجه حرارت ورق یا همان دمای پیش گرمایش را بدست آوریم.

حل سوال با جدول  دمای پیش گرمایش و درجه حرارت عبور های میانی

-حداقل پیش‌گرمایش برای جوشکاری یک ورق از نوع St52 به ضخامت ۳۰ mm به روش زیرپودری چند درجه سانتی‌گراد است؟ (عمران اجرا مهر ۱۴۰۲)

۱) ۲۰                                     ۲) ۶۵                                                ۳) ۱۱۰                                                   ۴) ۱۰

این سوال مربوط به آزمون عمران اجرا مهر ۱۴۰۲ بوده که مشابه سوال در دوره آمادگی نظارت و اجرا آی سیویل قبلا حل شده است.

همانطور که در بالا گفته شد اطلاعات مربوط به نوع ورق، ضخامت و روش جوشکاری آن در صورت سوال آورده شده که با هایلات آن را مشخص کردیم. با توجه به این فرضیات سوال از ما دمای پیش گرمایش را خواسته پس به سراغ جدول میرویم.

همانطور که در جدول مشخص شده با توجه به فرضیات سوال پاسخ صحیح گزینه ۲ خواهد بود.
