قطر آرماتور پیچشی طولی ( مبحث نهم ) | حل سوال مهر ۱۴۰۲

موضوع قطر آرماتور پیچشی طولی یکی از مواردی بود که از مبحث نهم ویرایش ۱۳۹۹ در آزمون نظام مهندسی مهر ۱۴۰۲ مورد توجه قرار گرفت و از آن سوال مطرح شد. در فیلم بالا به بررسی کامل این بند از مبحث نهم مقررات ملی ساختمان پرداخته ایم و سوال مربوط به ان را هم بصورت تشریحی حل کردیم در ادامه نیز خلاصه انچه در فیلم گفته شد را مشاهده خواهید کرد

قطر آرماتور پیچشی طولی

 اگر آرماتور پیچشی مورد نیاز ،باشند آرماتورهای طولی پیچشی باید پیرامون مقطع در داخل محیط خاموت بسته و یا دورگیر به طور یکنواخت توزیع شوند فاصله ی این آرماتورها از یک دیگر نباید بیشتر از ۳۰۰ میلیمتر باشد لازم است در هر گوشه ی خاموت بسته ی پیچشی حداقل یک آرماتور پیچشی طولی قرار داده .شود آرماتورهای پیچشی طولی باید قطری معادل ۰/۰۴۲ برابر فاصله ی خاموتها ، ۰.۰۴۲s ولی نه کمتر از ۱۰ میلی متر داشته باشند.

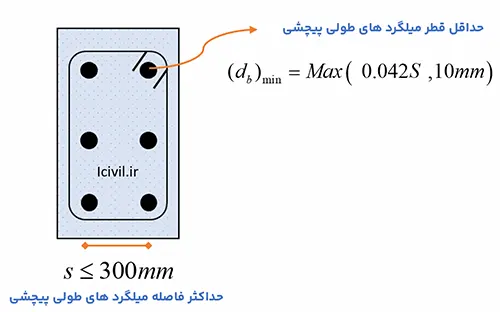

خلاصه انچه در بند بالا در مورد قطر آرماتور پیچشی طولی گفته شد بصورت تصویری در شکل زیر نشان داده شده است

سوال آزمون عمران نظارت مهر ۱۴۰۲:

درصورتی‌که فاصلۀ خاموت‌های پیچشی  ۲۰۰ میلی‌متر باشد، حداقل قطر قابل‌قبول برای آرماتورهای طولی پیچشی کدام‌یک از موارد زیر است؟

1. ۸ میلی متر
2. ۱۰ میلی متر
3. ۶ میلی متر
4. ۱۲ میلی متر

کلیدواژه این سوال :

آرماتور طولی پیچشی : م۹ص۱۹۹، ۲۰۲، ۲۰۶

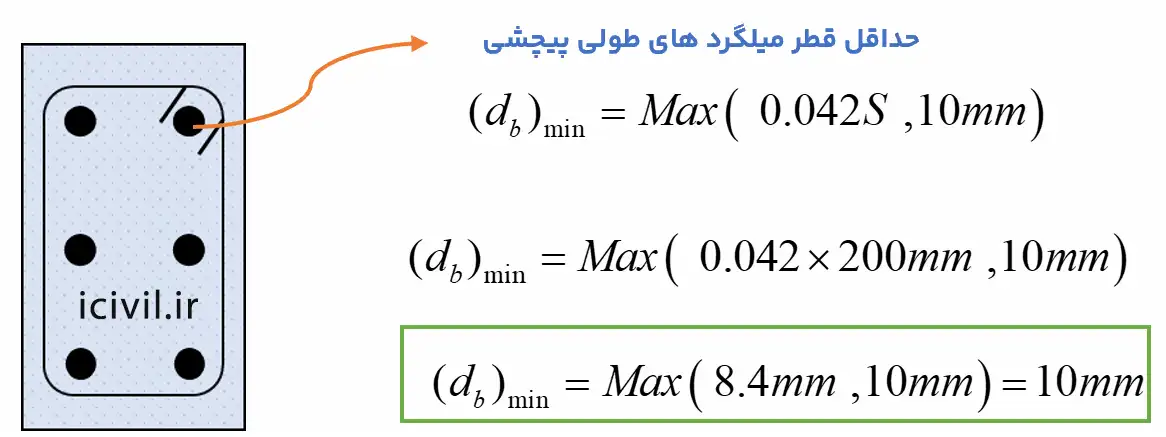

حل سوال :

با توجه به آنچه در فیلم آموزشی گفته شد حداقل قطر آرماتور پیچشی طولی در صورتی که در یک مقع بتنی مورد نیاز باشد برابر با بزرگترین دو مقدار ۱۰ میلی متر و ۰/۰۴۲ برابر فاصله ی خاموتها است که در این سوال با محاسبه این دو مقدار بزرگترین عدد برابر با ۱۰ میلی متر خواهد بود بنابراین گزینه دوم گزینه صحیح این سوال می باشد.

نکته دیگری که باید در مورد این بند از مبحث نهم به آن اشاره شود بحث فاصله بین آرماتور های طولی پیچشی است که ممکن است در آزمون های دوره های بعد مورد سوال قرار گیرد فاصله ی این آرماتورها از یک دیگر نباید بیشتر از ۳۰۰ میلیمتر باشد.
