طراحی دستی پروژه ساختمان فولادی ( پنج طبقه )

بازدید: ۸۴۵

طراحی کامل پروژه ساختمان فولادی پنج طبقه به صورت pdf و اکسلی بی نظیر از تمام مراحل پروژە اعم از بارگذاری، تحلیل دستی، مقایسه با تحلیل نرم افزاری و طراحی دستی تمامی اجزای سازه‌ای بە همراە ذکر بندهای آئین‌نامە و کنترل‌های آئین نامەای به روش LRFD کە با زبانی سادە و دانشجویانە بە تشریح مسائل پرداختە و می‌تواند راهنمایی کامل و جامع برای انجام پروژە‌های فولادی باشد.

این پروژه توسط مهندس کیومرث احمدی برای سایت آی سیویل ارسال شده تا به صورت رایگان در دسترس شما عزیزان قرار بگیرد.

ساختمان فولادی

اطلاعات پروژه ساختمان فولادی

  1. پلان پروژه، یک ساختمان ۵ طبقه و خرپشته مطابق شکل (۱) میباشد . مشخصات و اطلاعات ثابت پروژه مطابق جداول (۱) و (۲) و (۳) مشخصات و اطلاعات متغیر پروژه برای هر کدام از دانشجویان مطابق جداول (۴) ارائه شده است.
  2. سیستم باربر جانبی در جهت شرقی غربی قاب خمشی متوسط فلزی و در جهت شمالی جنوبی سیستم مهاربندی است . (مهاربندی ها در آکسهای ۱ و ۵ بین آکسهای A و B و بین آکسهای D و G می باشد . همچنین نوع مهاربندی در جدول مربوطه ذکر شده است)
  3. سمت شرق و غرب ساختمان مفروض، ساختمان ۶ طبقه نوساز میباشد .
  4. سمت شمال و جنوب ساختمان مفروض، ۱.۵ متر بالکن داشته و لبه بالکن ها هم جانپناه دارد
  5. مجموع طول دیوارهای داخلی در هر طبقه ۱۴۰ متر است.
  6. برای المان های سازه ای در صورتی که پروفیل های متعارف نورد شده (حداکثر IPE270) پاسخگو نباشند، از تیر ورقهای دست ساز استفاده شود.
  7. پروژه در شهر مهاباد در زمینی با خاک تیپ ۳ اجرا میشود . عرشه فولادی است و تمامی بادبندها واگرای ویژه هستند. اتصالات نیز جوشی می باشند .
  8. 𝑎=۵.۶                𝑏=۶.۷               𝑐=۵.۵             𝑑=۵.۴           𝑒=۶.۵

مشخصات، ارتفاع و کاربری طبقات

جدول 1- مشخصات، ارتفاع و کاربری طبقات
جدول (۱)

مشخصات خاک و بتن

جدول 2 - مشخصات خاک و بتن
جدول (۲)

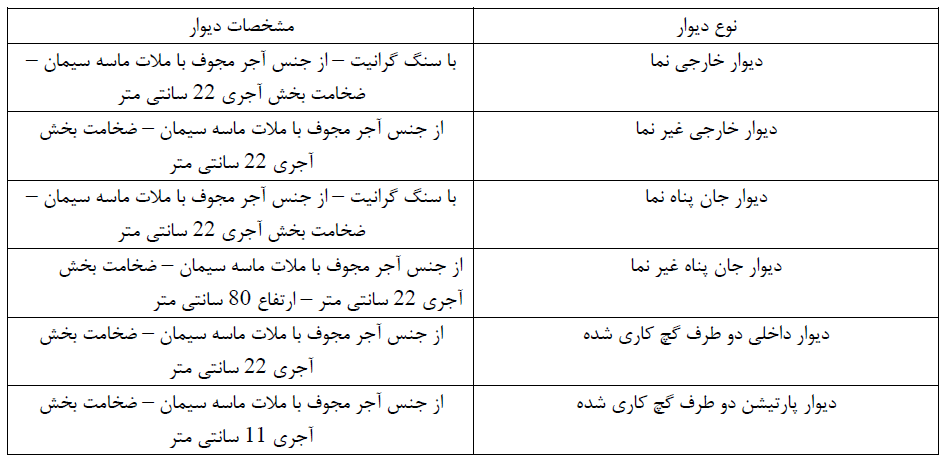

مشخصات دیوارها

جدول 3 - مشخصات دیوارها
جدول (۳)

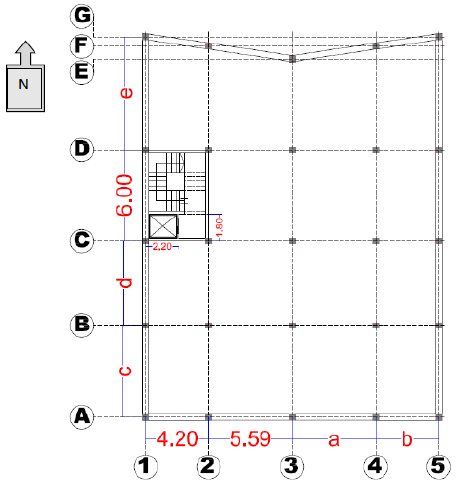

پلان پروژه ساختمان مفروض

شکل 1 - پلان پروژه ساختمان مفروض
شکل (۱)
