ضوابط میلگرد گذاری کلاف افقی بتنی | مبحث هشتم مقررات ملی

مشخصات و محل قرار دادن میلگردها در کلاف افقی بتنی در مبحث هشتم مقررات ملی یکی از بخش های پر سوال در آزمون نظام مهندسی است که در ویدئو بالا توسط مهندس رادمرد بصورت کاملا تصویری و با جزییات زیاد توضیح داده شد و دو نمونه سوال از آزمون نظارت و اجرا نیز از آن حل شد.در ادامه میتوانید جزییات این ویدئو و ضوابط مطرح شده در آن را مطاله بفرمایید

جزییات میلگردها در کلاف افقی بتنی ساختمان بنایی

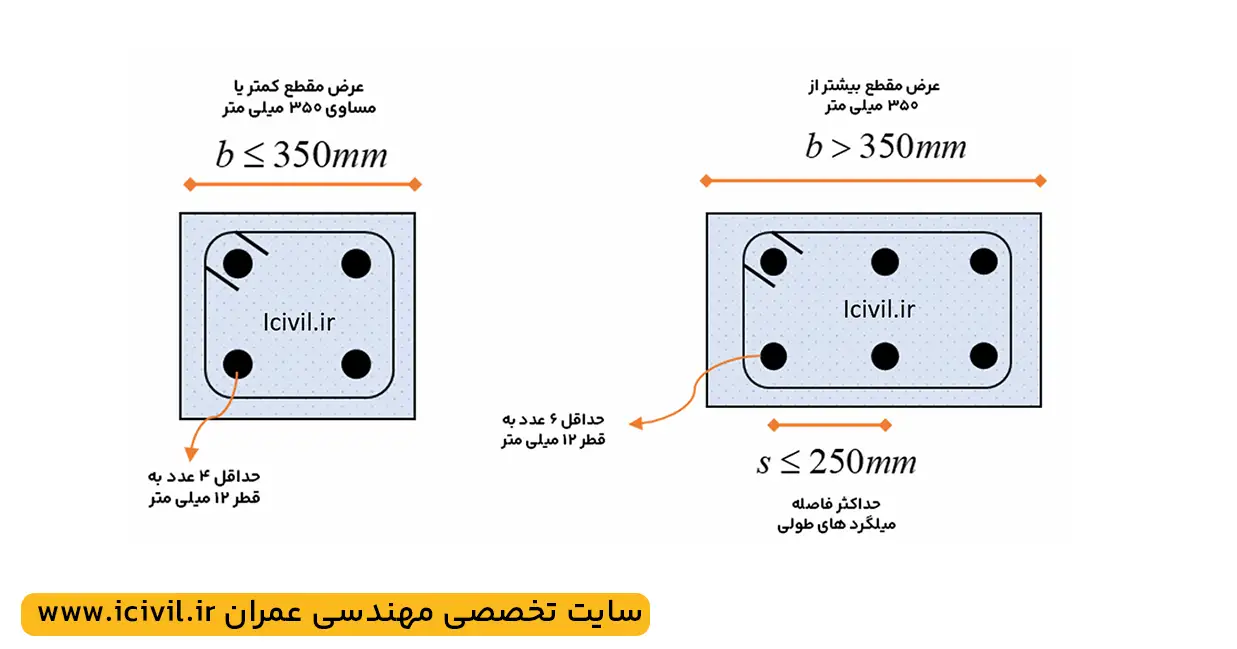

۱ – میلگردهای طولی باید از نوع آجدار با حداقل قطر ۱۲ میلیمتر باشند.

۲- میلگردهای طولی باید حداقل چهار عدد بوده و در چهار گوشه کلاف با پوشش بتنی مناسب قرار گیرند در صورتی که عرض کلاف از ۳۵۰ میلیمتر فراتر رود تعداد میلگردهای طولی باید  به ۶ عدد و یا بیشتر افزایش داده شود به گونه ای که فاصله هر دو میلگرد مجاور از ۲۵۰ میلیمتر بیشتر نباشد.

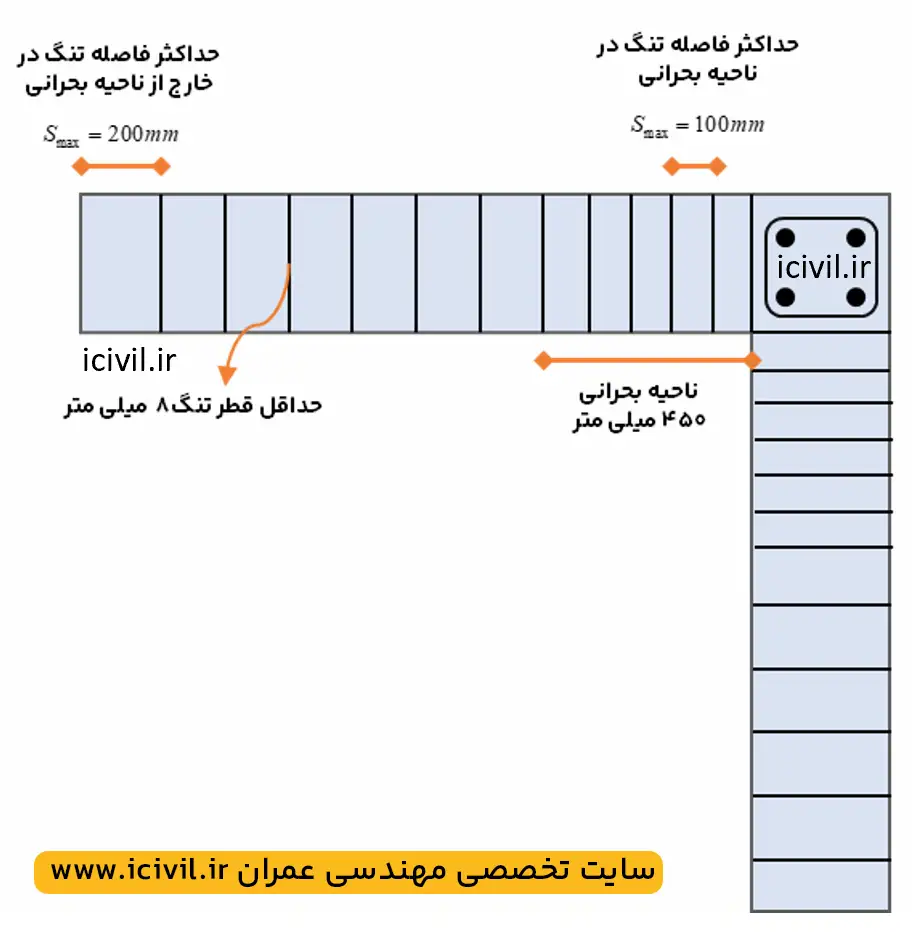

۳ – میلگردهای طولی باید با تنگ هایی به قطر حداقل ۸ میلیمتر به یکدیگر بسته شوند. فاصله  تنگ ها از یکدیگر نباید از ۲۰۰ میلیمتر بیشتر باشد

فاصله تنگ ها در طولی برابر با ۴۵۰  میلی متر از بر کلاف قائم که ناحیه بحرانی نامیده میشود باید به ۱۰۰ میلیمتر کاهش یابد در ناحیه بحرانی و در محل اتصال کلافها به یکدیگر نباید میلگرد وصله شود.

۴- پوشش بتن اطراف میلگردهای طولی نباید در مورد کلاف زیر دیوار از ۵۰ میلیمتر و در مورد  کلاف سقف از ۳۰ میلیمتر کمتر باشد

جمع بندی : در این پست بصورت کاملا تصویری با جزییات میلگرد گذاری کلاف افقی بتنی در ساختمان بنایی آشنا شدید و در فیلم بالا که حتما آن را مشاهده کردید و یک تست از آزمون نظارت عمران نیز حل شد همچنین ذکر این نکته ضروری است که همین جزییات برای کلاف قائم در ساختمان بنایی نیز مطرح است که این بحث نیز در آزمون نظام مهندسی بسیار اهمیت دارد و باید به مطالعه آن بپردازید.

برای مطالعه موثر مباحث مقررات ملی برای این آزمون باید سعی کنید تا حد امکان ضوابط را درک کنید و با ساختار هر مبحث و فضای آن مبحث کاملا آشنا باشید تا بتوانید در آزمون نظام مهندسی که مدیریت زمان حرف اول را میزند ضمن تسلط بر مباحث با دقت زیادی به سوالات پاسخ بدهید
