آزمایش خزش مهار ها از مبحث ۷

در این امروز میخواهیم یک سوال از یکی از بند های مهم مبحث هفتم که بار ها و بار ها اهمیت آن ذکر شده است را حل و برسی کنیم.

مشابه این سوال بار ها در دوره آمادگی آزمون نظارت و اجرا آی سیویل حل شده است. به سوال توجه کنید.

. نتایج آزمایش خزش مهار ها در خاک ماسه ای تحت ۱۵۰ درصد بار طراحی برای مدت نگهداری ۲ ساعت نشان میدهد مقدار خزش در مدت یک ساعت اول ۴ میلی متر و در انتهای ۲ ساعت ۱۱ میلی متر بوده است. کدام یک از گزینه های زیر در این رابطه صحیح است؟

۱- اطلاعات برای نتیجه گیری کافی نیست.

۲- نتایج قابل قبول نیست.

۳- نتیجه به طور مشروط قابل قبول است.

۴- نتیجه کاملا قابل قبول است.

از طریق لیبل گذاری میتوان به راحتی با لیبل آی سیویل به آزمایش خزش در مبحث هفت برسید . از طریق کلیدواژه آی سیویل نیز میتوانید به این سوال دسترسی پیدا کنید . اما به سراغ حل سوال برویم.

حل سوال آزمون عمران نظارت مرداد ۱۴۰۳

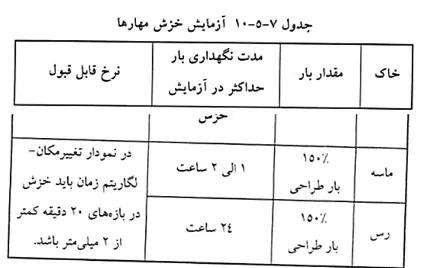

در صفحه ۶۹ از مبحث ۷ مقررات ملی ساختمان جدول زیر را داریم

این جدول بر حسب نوع خاک (ماسه ای یا رسی) مدت نگهداری بار حداکثر در آزمایش خزش مهار ها را به ما میدهد و در نهایت در جدول به ما گفته میشود اگر میخواهیم که آزمایش مورد قبول تلقی شود باید در نمودار تغییر مکان – لگاریتم زمان باید خزش در بازه های ۲۰ دقیقه ای کمتر از ۲ میلی متر باشد.

ساعت اول : در این بازه زمانی این مقدار ۴ میلی متر است. اما بازه باید ۲۰ دقیقه ای باشد. پس به صورت متوسط خزش در هر بازه ۲۰ دقیقه ای خزش ۱.۳۴ میلی متر میباشد. آیا این مقدار قابل قبول است ؟ جواب خیر است . ۴ میلی متر در ۱ ساعت اتفاق افتاده اما ممکن است در ۲۰ دقیقه اول مقدار خزش بالاتر از ۲ میلی متر باشد . پس با توجه به ساعت اول میتوانیم بگوییم آزمایش ممکن است قابل قبول باشد اما اطلاعات برای نتیجه گیری کافی نیست.

ساعت دوم : با توجه به متن سوال از ۱۱ میلی متر خزش کلی ۴ میلی متر برای ساعت اول بود پس برای ساعت دوم ۷ میلیمتر خزش را داریم. پس همانند ساعت اول این مقدار خزش را به صورت متوسط برای بازه های ۲۰ دقیقه ای تقسیم میکنیم . بنابراین به صورت میانگین در ساعت دوم هر ۲۰ دقیقه ۲.۳۴ میلیمتر خزش را داریم . پس قطعا در یکی از بازه های ۲۰ دقیقه ای خزش ما بیشتر از ۲ میلی متر است پس بنابراین آزمایش خزش مهار در ساعت دوم و در نتیجه کل آزمایش قابل قبول نیست.

پس گزینه ۲ صحیح میباشد
