در دوره کارشناسی مهندسی عمران بعد از گذراندن دروس سازه ای جهت جمع آوری و عمل اطلاعات پروژه های دوره کارشناسی انجام می شود که یکی از پروژه ها پروژه سازه های فولادی است.
در درس پروژه سازه فولادی یک ساختمان ۵ طبقه واقع در شهر تهران به صورت کامل از ابتدا نقشه های
معماری تا انتهای خروجی های نقشه های اجرایی انجام می شود که ارتباط کامل بین دانش طراحی تا یک
پروژه اجرایی به وجود می آید.
معرفی پروژه
- پروژه حاضر یک ساختمان مسکونی با تعداد طبقات ۵ واحد واقع در شهر تهران می باشد
- نوع کاربری ساختمان مسکونی می باشد
- نوع سقف سازه کامپوزیت می باشد
- تعداد طبقات ۵ عدد می باشد تراز پایه پروژه روی تراز پی است
- در جهت X سیستم قاب خمشی متوسط و Y مهاربند همگرا ویژه میباشد.

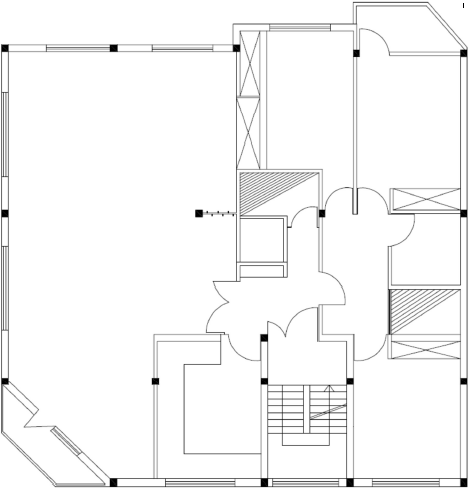

معماری طرح
در این ساختمان آشپزخانه در شمال و اتاق خواب ها در جنوب و شمال هستند . اتاق خواب ها به
وسیله فضای خصوصی راه رو از هم جدا شده اند
ارتفاع معماری هر طبقه ۲.۹ متر است
ساختگاه
ساختگاه این پروژه در تهران است که مشخصات خاک و لرزه ای منطقه در جدول زیر شرح داده شده است.
[ninja_tables id=”23630″]مصالح مصرفی
[ninja_tables id=”23631″]نرم افزار ها
مراجع
مراجع مورد استفاده به شرح زیر می باشند:
مبحث ۱۰ ویرایش ۹۲ که بر گرفته از استاندارد آیین نامه ۲۸۰۰ AISC360-05 میباشد.
