محدودیت های مقطع مختلط محاط در بتن | مبحث دهم ویرایش۱۴۰۱

مقطع مختلط در مبحث دهم از موضوعات بسیار مهم در آزمون نظام مهندسی است که همواره سوالاتی از این بحث در هر دوره آزمون نظارت و اجرا مطرح میشود. آنچه در ویدئو بالا مشاهده کردید بخشی از ضوابط مربوط به محدودیت های اعضای مختلط محاط در بتن هست که بار ها و بارها از آن در آزمون سوال آمده است و این بخش هراه با حل یک سوال از آزمون عمران اجرا بصورت کامل شرح داده شد.

در ادامه تمامی ضوابط مربوط به این قسمت از مبحث دهم ویرایش ۱۴۰۱ را میتوانید بصورت تصویری مطالعه و مشاهده کنید

اعضای محوری با مقطع مختلط ( مبحث دهم ویرایش ۱۴۰۱)

اعضای محوری مختلط در مبحث دهم به دو گروه زیر طبقه بندی میشوند

(الف) اعضای محوری با مقطع مختلط محاط در بتن که در آن مقطع فولادی نورد شده یا ساخته  شده از ورق در بتن سازهای محاط است

ب اعضای محوری با مقطع مختلط پرشده با بتن که در آن مقطع فولادی نورد شده یا ساخته شده  از ورق و مقطع دایره ای شکل توخالی یا مقطع قوطی شکل (HSS) با بتن سازه ای پرشده است.

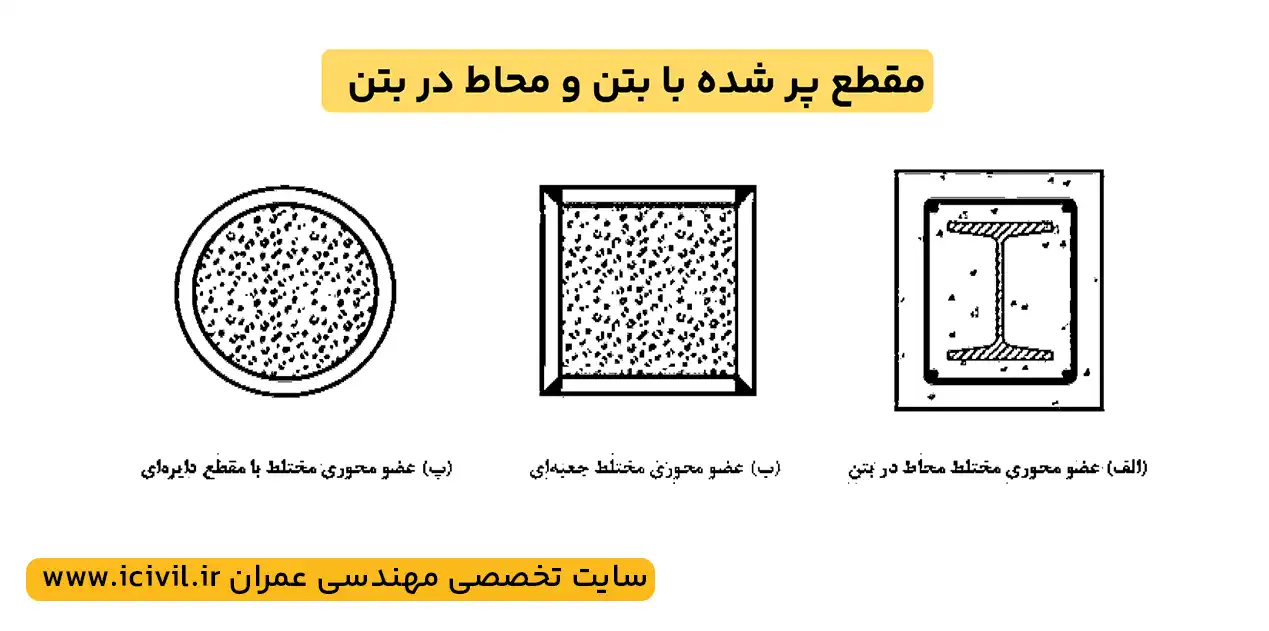

در شکل زیر اعضای مختلط محاط و پر شده در بتن را مشاهده میفرمایید

اعضای محوری مختلط محاط در بتن

محدودیتها

اعضای محوری با مقطع مختلط محاط در بتن باید محدودیتهای زیر را برآورده نمایند

۱ – سطح مقطع هسته فولادی باید حداقل یک درصد مساحت کلی مقطع مختلط باشد.

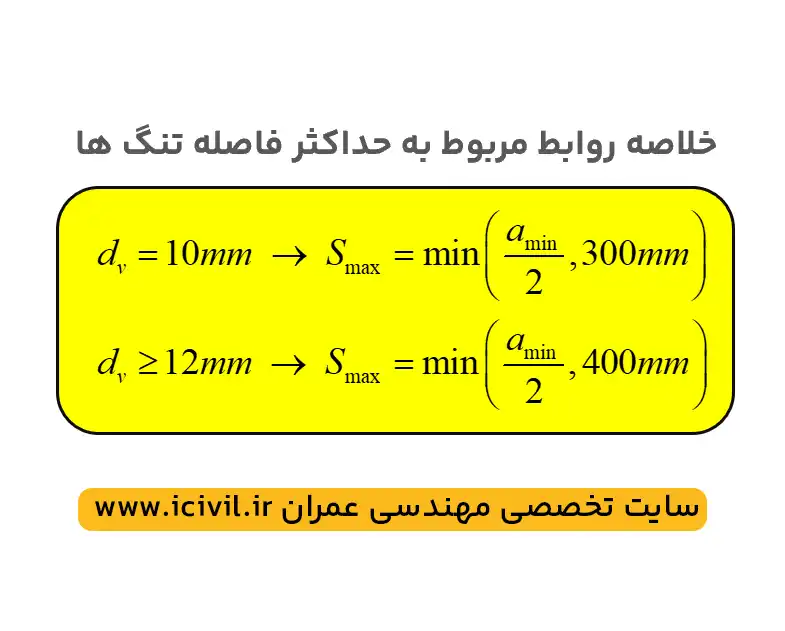

۲-  پوشش بتنی هسته فولادی باید به کمک میلگردهای طولی و تنگهای عرضی یا مارپیچ مسلح  شوند حداقل قطر تنگهای عرضی ۱۰ میلیمتر است چنانچه از تنگ عرضی با قطر ۱۰ میلیمتر  استفاده شود حداکثر فاصله مرکز تا مرکز تنگها در راستای طولی عضو محوری ۳۰۰ میلیمتر  و چنانچه از تنگهای عرضی با قطر ۱۲ میلیمتر یا بیشتر استفاده شود حداکثر فاصله مرکز تا مرکز تنگها ۴۰۰ میلیمتر است در هر حال حداکثر فاصله تنگهای عرضی در راستای طولی  نباید از نصف بعد کوچکتر مقطع بیشتر باشد.

۳- نسبت مساحت میلگردهای طولی به مساحت کل مقطع مختلط (ps) باید حداقل ۰.۰۰۴ باشد.

Ag = سطح مقطع کل مقطع مختلط

Asr = مجموع سطح مقطع آرماتورهای طولی
