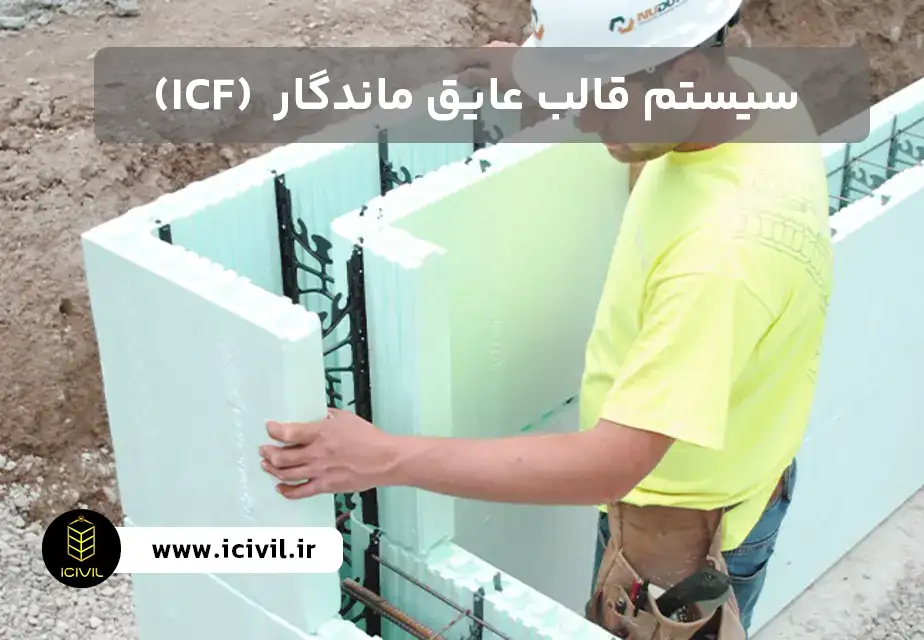

سیستم ICF یا همان قالب عایق ماندگار در مبحث یازدهم به عنوان یکی از روش های ساخت صنعتی ساختمان ها معرفی شده است و ضوابط ساخت ساختمان با سیستم ICF بصورت کامل در مبحث یازدهم عنوان شده است.
بصور خلاصه سیستم ICF از روش های جدید ساختمان سازی انبوه است و مهم ترین مزیت آن روش اجرای سریع با هزینه بسیار کم است .
اما آنچه برای ما در آزمون نظام مهندسی اهمیت دارد این است که باید بدانیم این بحث ICF یکی از بخش های پر سوال این مبحث در آزمون های نظارت و اجرا است که در این ویدئو ۹ سوال از آن را با استفاده از روش کلیدواژه آی سیویل حل کرده ایم تا به تسلط کافی برای پاسخدهی به آن پیدا کنید.
شما میتوانید آموزش مبحث یازدهم را بصورت رایگان از این لینک مشاهده کنید
برخی از مهم مهمترین بند های سیستم ICF در مبحث یازدهم
سیستم سازه ای ساختمانهای بتن آرمه با قالبهای عایق ماندگار از نوع دیوار باربر است که قالب دیوارهای بتنی ،آن بعد از بتن ریزی جزیی از دیوار محسوب میشود و نقش عایق حرارتی را دارد
۲-۳-۶-۱۱ الزامات روش اجرای ساختمانهای ICF
۱-۲-۳-۶-۱۱- در صورتی که ضوابط شکل پذیری بر اساس استاندارد ۲۸۰۰ و مبحث نهم مقررات ملی ساختمان رعایت نشود، کاربرد این سیستم صرفا در مناطق واقع در پهنه متوسط و برای ساختمانهای دارای اهمیت کم و متوسط تا حداکثر ارتفاع ۱۰ متر مجاز است. بدیهی است در صورتی که ضوابط شکل پذیری رعایت ،شود حداکثر ارتفاع ساختمان بر اساس ضوابط استاندارد ۲۸۰۰، ۵۰ متر از تراز پایه است؛ مشروط به اینکه ضوابط محافظت در برابر حریق آن نیز تامین شود.
۲-۲-۳-۶-۱۱- بارگذاری سیستم سازهای حاصل از این روش باید بر اساس مبحث ششم مقررات ملی ساختمان صورت پذیرد
۳-۲-۳-۶-۱۱- طراحی سازهای این سیستم باید بر اساس مبحث نهم مقررات ملی ساختمان انجام شود.
۴-۲-۳-۶-۱۱ سازه پی دیوارهای ICF باید به صورت نواری یا گسترده مطابق مباحث هفتم و نهم مقررات ملی ساختمان طرح شود و پهنای سازه پی باید به اندازه ای باشد که با احتساب ضخامت هسته بتنی فضای کافی برای قرارگیری قالبها موجود باشد.
۵-۲-۳-۶-۱۱ ضخامت جداره ها و فاصله دو عایق از یکدیگر باید بر اساس نیازهای سازه ای و حرارتی تعیین شود و ضخامت دیوارهای باربر بتنی نباید کمتر از ۱۵۰ میلیمتر باشد.
۶-۲-۳-۶-۱۱- بتن مصرفی باید از نوع سازه ای و با حداقل مقاومت ۲۰ مگاپاسکال و حداکثر اندازه اسمی سنگدانه مصرفی ۲۰ میلیمتر باشد.
۷-۲-۳-۶-۱۱- اسلامپ بتن مصرفی در دیوارهای بتن آرمه با قالبهای عایق ماندگار باید حداقل ۱۰۰ و حداکثر ۱۵۰ میلیمتر در نظر گرفته شود.
۸-۲-۳-۶-۱۱ متراکم کردن بتن در صورت مجاز ،بودن فقط باید به صورت داخلی انجام گیرد و لرزاندن میلگردهای عمودی مجاز نیست
-۹-۲-۳-۶-۱۱ قالب باید مقاومت لازم را برای انجام عملیات بتن ریزی داشته باشد.
۱۰-۲-۳-۶-۱۱ افزودنیهای بتن، نحوه بتن ریزی از لحاظ مرحله بندی در ارتفاع، نحوه متراکم نمودن و نیز جزییات آرماتوربندی خاص باید در نقشه ها ذکر شود.
