طول مهاری میلگرد مسلح از مبحث هشتم| حل سوال عمران نظارت ۱۴۰۲

طول مهاری میلگرد در ساختمان بنایی مسلح از مبحث هشتم  در آزمون مهر ۱۴۰۲سوال آزمون بوده و اهمیت دار است. در این نوشته میخواهیم به صورت کامل نکات این بحث از مبحث هشتم را با هم مرور کنیم.

طول مهاری میلگرد در ساختمان بنایی چیست؟

در ساختمان بنایی مسلح میلگرد هارا باید با استفاده از قلاب استاندارد مهار کنیم، یا اگر بعد تکیه گاه ما جوابگو باشد میتوانیم به صورت مستقیم میلگرد را در داخل تکیه گاه ادامه بدهیم. این نوشته درباره همین طولی است که داخل تکیه گاه ادامه داده میشود. ک به آن طول مهاری میلگرد میگوییم.

فرمول بدست آوردن طول مهاری میلگرد

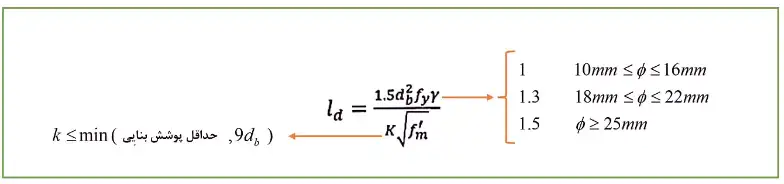

در صفحه ۷۰ و ۷۱ از مبحث هشتم یک بند در باره طول مهاری میلگرد توضیح داده شده است که بدین شرح میباشد.

 طول مهاری مورد نیاز میلگرد در کشش و فشار باید با استفاده از رابطه زیر محاسبه شود، اما نباید از ۳۰۰ میلیمتر کمتر در نظر گرفته شود.

در معادله فوق مقدار نباید از حداقل پوشش بنایی و یا ۹ برابر قطر ،میلگرد، هر کدام کمتر است بیشتر باشد همچنین مقدار y باید برای میلگردهای با قطر ۱۰ تا ۱۶ میلیمتر برابر با ۱ برای میلگردهای با قطر ۱۸ تا ۲۲ میلیمتر برابر با ۱/۳ و برای میلگردهای با قطر ۲۵ میلیمتر و بیشتر برابر با ۱/۵ در نظر گرفته شود طول مهاری میلگردهای با پوشش اپوکسی باید ۱/۵ برابر مقدار محاسبه شده از رابطه بالا در نظر گرفته شود.

با توجه به توضیحات بالا عدد بدست آمده باید بزرگتر و یا مساوی ۳۰۰ میلیمتر باشد. پس در نتیجه اگر عدد بدست آمده کمتر از ۳۰۰ میلیمتر بود آن را ۳۰۰ در نظر میگیریم.

برای به دست آوردن مقادیر  k , y که در فرمول برای محسابه طول مهاری میلگرد به آنها نیاز است نیز شرایطی مطرح شده که خلاصه آنها به شرح زیر میباشد.

توجه داشته باشید که شرایطی که در تصویر بالا برای گاما مشخص شده مربوط به قطر میلگرد میباشد.(مثال : اگر قطر میلگر بین ۱۰ میلیمتر تا ۱۶ میلیمتر باشد، گاما را ۱ در نظر میگیرم.)

حل سوال آزمون عمران نظارت مهر ۱۴۰۲

به حل یک سوال از بحث طول مهری میلگرد که در آزمون عمران نظارت مهر ۱۴۰۲ آمده است، میپردازیم.

در ساختمان بنایی مسلح حداقل طول مهاری مورد نیاز میلگرد در کشش برای آرماتور P20 بدون پوشش اپوکسی به کدام یک از گزینه های زیر نزدیکتر است؟ حداقل پوشش بنایی ۸۰ میلی متر فرض شود. fm = 17 MPa    fy = 400 MPa

۱) ۱۱۰۰ میلی متر                                ۲) ۸۰۰ میلی متر                            ۳) ۷۵۰ میلی متر                              ۴) ۹۵۰ میلی متر

حل سوال با کلیدواژه آی سیویل

در کلیدواژه آی سیویل برای واژه پوشش اپوکسی صفحه ۷۲ را ارجاع داده و همچنین برای واژه طول مهار نیز صفحات ۲۲ ، ۷۱، ۷۲ و ۷۵ را ارجاع داده که میتوانید به راحتی برای حل این سوال از تعاریف این صفحات استفاده کنید. کلیدواژه آی سیویل میتواند به عنوان یک ابزار کامل در آزمون نظام مهندسی به شما در پیدا کردن پاسخ سوالات در کمترین زمان کمک کند.

برای تهیه کلیواژه آی سیویل روی لینک زیر کلیک کنید.

کلیدواژه آی سیویل

حل سوال به صورت عادی

همه مقادیر به غیر از k , Y در صورت سوال داده شده است. k , Y  را با استفاده از خلاصه نویسی که کردیم بدست اورده و به صورت زیر داخل فرمول میگذاریم.

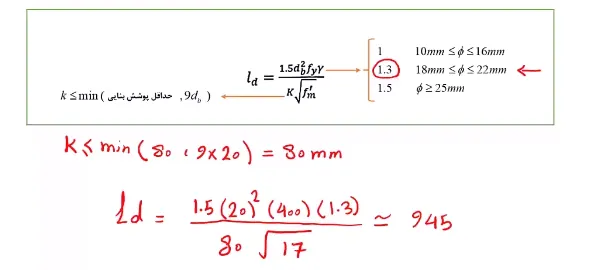

همانطور که میبینید عدد بدست آمده ۹۴۵ میلی متر میباشد که نزدیکترین گزینه به این عدد ۶۴۵ میلیمتر یعنی گزینه ۴ است. پس گزینه ۴ جواب سوال ماست.
