حل سوال مشترک مبحث ششم و مبحث یازدهم

امروز میخواهیم یک سوال با یک ویژگی خاص را بررسی کنیم . خاصیت این سوال ضوابط مشترک آن است که هم در مبحث ۶ وجود دارد و هم مبحث ۱۱. این سوال از عمران نظارت مرداد ۱۴۰۳ می‌باشد ولی داوطلبین آزمون نظام مهندسی رشته معماری نیز باید به آن توجه داشته باشند زیرا مبحث ششم به منابع آزمون معماری اضافه شده است.

حل سوال آزمون عمران نظارت ۱۴۰۳ (مبحث ۱۱ و ۶ مشترک)

مشاهده صورت سوال و تشخیص منبع

در یک کف سازه ای با سیستم سبک فولادی سرد نورد شده LSF بار مرده حدوداً ۳۰۰ کیلوگرم بر متر مربع است کدام یک از کاربریهای زیر در آن قابل استفاده است؟

۱) فروشگاه کوچک
۲) رستوران
۳) کلاس درس
۴) سالن ورزشی سبک

بحث ما بحث قاب فولادی سرد نورد شده است که با توجه به مطالعات و ویدئو های دوره نظارت و اجرای آی سیویل میدانیم که در مبحث یازدهم مقررات ملی ساختمان برسی شده است.پس به سراغ ضوابط مبحث یازدهم خواهیم رفت .

البته کلیدواژه آی سیویل با استفاده از کلمات کلیدی مثل “بار مرده” و “LSF” آدرس مبحث یازدهم را به ما خواهد داد.

بند مهم از مبحث یازدهم برای حل سوال

با مراجعه به مبحث یازدهم با بند زیر مواجه خواهید شد.

در سیستم LSF  حداکثر بار مرده و زنده برای سقف ها نباید به ترتیب از ۳۵۰ کیلوگرم بر متر مربع و ۲۵۰ کیلوگرم بر متر مربع تجاوز کند. (مبحث ۱۱  ویرایش ۱۴۰۰ –صفحه ۳۸ بند ۱۱-۶-۲-۲- ۲)

صورت سوال بار مرده را ۳۰۰ کیلوگرم بر متر مربع اعلام کرده است. و طبق این بند مطمئن میشویم که بار مرده از ۳۵۰ کیلوگرم بر متر مربع بیشتر نخواهد بود. اما برای بار زنده باید روند دیگری را انجام دهیم.چند کاربری مختلف در گزینه ها به ما داده شده است . برای اینکه متوجه بشیم که حداقل بار زنده این کاربری ها چقدر است و کدام یک از این کاربری ها کمتر از ۲۵۰ کیلوگرم بر متر مربع است ، باید به مبحث ششم برویم.

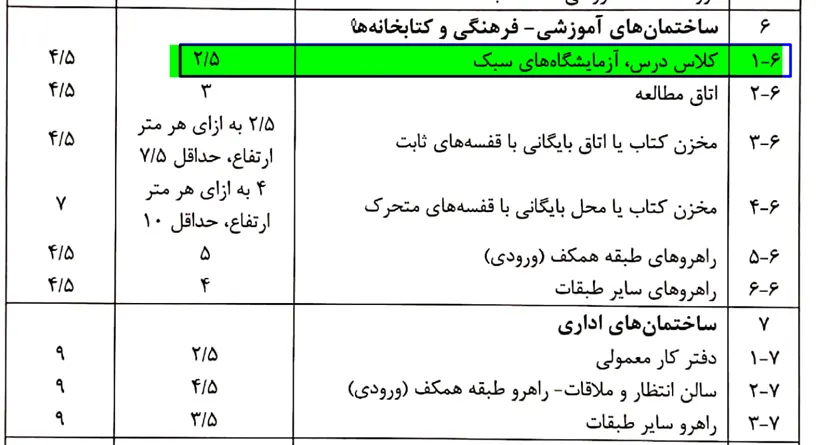

جدول مهم بار زنده گسترده یکنواخت و متمرکز کف ها در کاربری های مختلف

حالا با برسی گزینه ها از این جدول دنبال کاربردی خواهیم گشت که بار زنده گسترده یکنواخت آن از ۲۵۰ بیشتر نباشد . نکته ای که حنما باید به آن دقت نمایید . این است که واحد های در جدول بر حست کیلو نیوتون بر متر مربع و واحد داخل صورت سوال بر حسب کیلوگرم بر متر مربع است. برای تبدیل کیلو نیوتون بر متر مربع به کیلوگرم بر متر مربع داریم . کیلونیوتون بر متر مربع *۱۰۰ = کیلوگرم بر متر مربع

حالا به سراغ برسی گزینه ها میرویم .

برای فروشگاه کوچک یا خرده فروشی برای طبقه همکف ۵۰۰ کیلوگرم بر متر مربع و برای سایر طبقات ۳۵۰ کیلوگرم بر متر مربع را داریم. غلط

برای سالن غذا خوری باز هم ۵۰۰ کیلوگرم بر متر مربع را داریم. غلط

برای کلاس درس و آزمایشگاه سبک ۲۵۰ کیلوگرم بر متر مربع را داریم . صحیح

برای سالن ورزشی سبک ۳۵۰ کیلوگرم بر متر مربع را داریم . غلط

با توجه به حذف ۲ گزینه اول و سپس برسی گزینه سوم گزینه صحیح را پیدا کردیم. باز زنده گزینه ۳ در محدوده مجاز قرار گرفت و حد بار زنده این کاربری از ۲۵۰ فراتر نرفته است. پس پاسخ صحیح گزینه ۳ خواهد بود.

دقت به سوالات مشترک مباحث

برخی از سوالات در مبحث هفتم با مبحث ششم مشترک هستند و حتی در مبحث یازدهم در جایی بر اساس اهمیت سازه میتوانیم ارتفاع ساختمان را مشخص کنیم ولی قبل از آن باز هم اهمیت سازه را باید در جدولی در مبحث ششم برسی کنیم . پس به این نوع از سوالات دقت ویژه ای داشته باشید.
