حداقل ابعاد اتصالات اتکایی

این بند که امروز مورد بررسی قرار گرفته میشود، سوال یکی از دانشجویان دوره نظارت و اجرا آی سیویل میباشد که درخواست کرده بودند به این بند بپردازیم . بند در صفحه ۲۹۰ مبحث نهم آمده است که دارای یک جدول و یک شکل است . بحث امروز ما حداقل ابعاد اتصالات اتکایی میباشد. همانطور که گفته شد با مراجعه به صفحه ۲۹۰ به یک جدول و یک شکل برخواهیم خورد که اول به جدول خواهیم پرداخت.

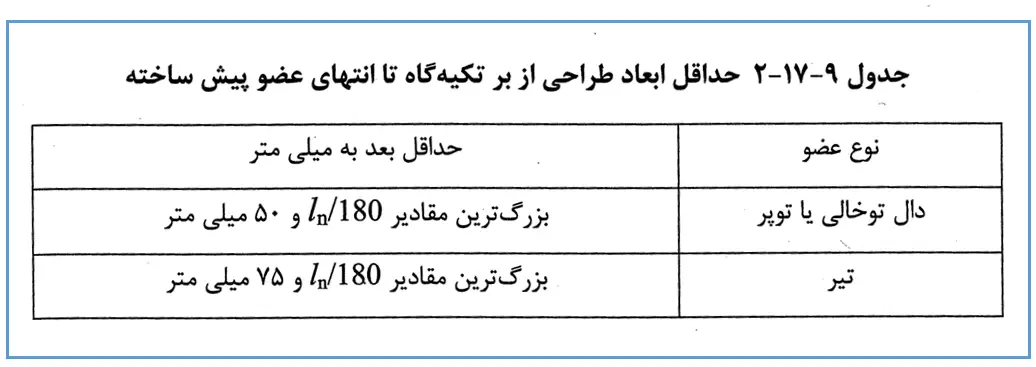

جدول و شکل مبحث ۹ حداقل ابعاد طراحی از بر تکیه گاه تا انتهای عضو پیش ساخته

این جدول بر اساس نوع عضو پیش ساخته ، حداقل بعد طراحی از بر تکیه گاه تا انتهای عضو پیش ساخته را به ما معرفی میکند.

برای مثاب برای تیر پیش ساخته بعد میلی متر برابر با (بزرگترین مقدار  طول دهانه به میلی متر تقسیم بر ۱۸۰ خواهد بود و یا ۷۵ خواهد بود(هر کدام بزرگتر باشد.))

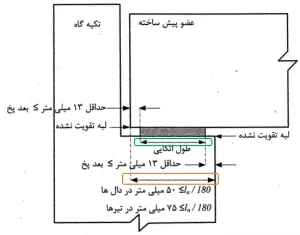

در شکل بالا یک عضو پیشساخته داریم که بر روی یک نشیمن قرار گرفته است. منظور از حداقل ابعاد طراحی از بر تکیه گاه تا انتهای عضو قسمت نارنجی رنگ در شکل میباشد که مقدار آن از جدول بدست می آید. اگر که شما طول اتکایی را لازم داشته باشید در شکل با قسمت سبز رنگ نشاد داده شده است. اگر بخواهیم طول اتکایی را بدست بیاوریم ، باید ابتدا عدد را از جدول بدست اورده و از هر طرف  ۱۳ میلی متر کم کنیم. این ۱۳ میلی متر ۲ قسمتی است که در دو طرف طول اتکایی در شکل قرار دارد.

حل سوال عمران نظارت مراد ۱۴۰۳

حداقل طول اتکایی یک تیر پیش ساخته با دهانه خالص ۱۵ میلی متر چند میلی متر است؟ تیر و نشیمن آن فاقد پخ فرض شود.

1. ۵۷
2. ۶۴
3. ۷۵
4. ۷۰

به سراغ جدول میرویم . عضو داده ما، تیر پیش ساخته خواهد بود. پس طبق فرمول باید طول دهانه را بر ۱۸۰ تقسیم کنید که برابر با ۸۳.۳ میلیمتر خواهد بود (۱۵۰۰۰/۱۸۰ = ۸۳.۳mm)  توجه داشته باشید که اینجا دهانه به میلی متر تبدیل شده است.

۸۳.۳ میلی تر از ۷۵ میلی تر بزگتر است پس ۸۳.۳ حداقل بعد طراحی از بر تکیه گاه تا انتهای عضو پیش ساخته ما خواهد بود . حال باید برای بدست اوردن طول اتکایی با توجه به شکل از عددبدست امده دو بار ۱۳ میلی متر کم شود.عدد بدست آمده بعد از کم کردن دو ۱۳ میلی متر ۵۷.۳ شده که نزدیکترین گزینه به آن گزینه ۱ میباشد.
