درز انقطاع و پیشامدگی در ساختمان بنایی با کلاف

فصل پنجم از مبحث هشتم به جزییات ساختمان های بنایی محصور شده با کلاف پرداخته است و در این فصل یکی از قسمت های مهم برای آزمون نظام مهندسی بحث درزهای انقطاع و پیشامدگی در این ساختمان های بنایی است که در ویدئوی بالا بصورت کامل ضوابط آن تشریح شده است

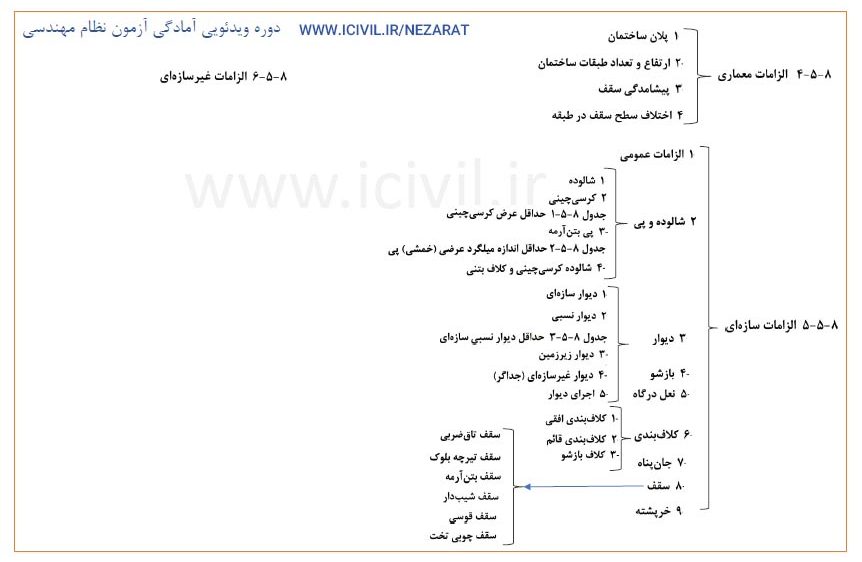

در این ویدئو که بخشی از آموزش مبحث هشتم برای آزمون نظام مهندسی است ضوابط و زیر شاخه های مهم آن  به صورت چارت ارائه شده است، این فصل یعنی فصل پنجم بسیار مهم است، , و سهم زیادی از بودجه بندی سوالات مبحث هشتم در آزمون نظام مهندسی را به خود اختصاص داده است

۵-۸ ساختمان های بنایی با کلاف

۱-۵-۸ کلیات

ساختمان بنایی با کلاف، ساختمانی است که با آجر، بلوک سیمانی و یا سنگ ساخته شده و در آن تمام و یا قسمتی از بارهای قائم و تمام بار جانبی در هر دو امتداد اصلی ساختمان توسط دیوارهای بنایی غیر مسلح تحمل میشوند. در این ساختمان ها، جهت حفظ انسجام و پیوستگی اعضا اصلی ساختمان، شامل دیوارها، سقف و شالوده، از کلاف بندی استفاده میشود.

۴-۵-۸ الزامات معماری

۱-۴-۵-۸ پلان ساختمان

پلان ساختمان باید واجد ویژگی های زیر باشد:

1. طول ساختمان از سه برابر عرض آن یا ۲۵ متر بیشتر نباشد.
2. نسبت به هر دو محور اصلی تقریبا قرینه باشد.
3. پیشامدگی های آن الزامات زیر را برآورده نماید:
   الف-اندازه پیشامدگی در هر امتداد نباید از یک پنجم بعد ساختمان در همان امتداد بیشتر باشد. علاوه بر آن، بعد دیگر پیشامدگی نباید از مقدار پیشامده کمتر باشد.
   ب- چنان چه اتصال قسمت پیشامده با ساختمان، بیش از نصف  بعد ساختمان در آن امتداد باشد، این قسمت پیشامدگی تلقی نمیشود و در این صورت محدودیتی برای بعد دیگر وجود ندارد مشروط بر آن که پلان ساختمان نامتقارن نشود.

در صورت نداشتن هر یک از الزامات فوق، باید با ایجاد درز لرزه ای، مطابق بند ۸-۳-۳-۲ ساختمان را به قطعات مناسب تقسیم نمود، به گونه ای که هر قطعه واجد شرایط یاد شده باشد. لازم نیست که درز لرزه ای در پی ساختمان ادامه یابد.

در ویدئو به تمام موارد بالا به صورت جزء به جزء رسیدگی میکنیم، برای درک بیشتر موارد بر روی فیلم آموزشی کلیک کنید.
