هدف اصلی در این جزوه برنامه ی تحلیلی Etabs، ارائه مباحث اولیه مربوط به مدل سازی ، بارگذاری، تحلیل و طراحی یک ساختمان کوچک در برنامه Etabs می باشد.
مهم ترین دغدغه این مدرک شرح سامانه وار برخورد با مدلسازی یک سازه است. در این جزوه یک ساختمان سه طبقه ی بتنی مدلسازی و مسایل مرتبط با آن ارائه شده است و سعی شده است در خلال مسئله نکات مهم نیز آورده شود.
مقدمه
بطور کلی برای طراحی یک سازه مراحل زیر دنبال می شود:
- تعیین پیکر بندی و سیستم سازه ای بر اساس نقشه های معماری و ملاحظات سازه ای
- تعیین و محاسبه ی بارهای وارده (بارگذاری)
- تهیه مدل هندسی سازه ای و اختصاص ویژگی ها از جمله مقاطع، بارها، گیرداری ها، وابستگی ها و….
- انجام تحلیل و تهیه خروجی های لازم شامل نیروهای داخلی، تغییر شکل ها و ..
- طراحی سازه
در این مثال بخش اول و دوم به عنوان فرضیات مسئله داده می شود و مراحل بعدی آن با توضیح بیشتر ارائه می گردد.
شرح مسئله

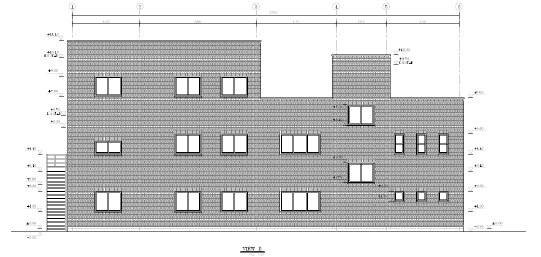

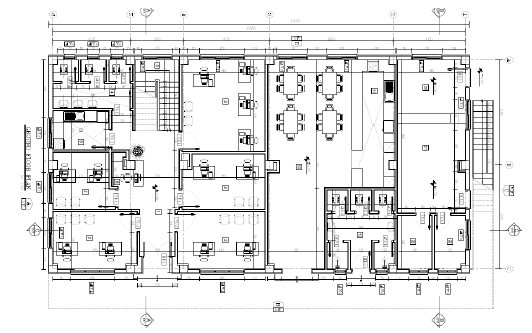

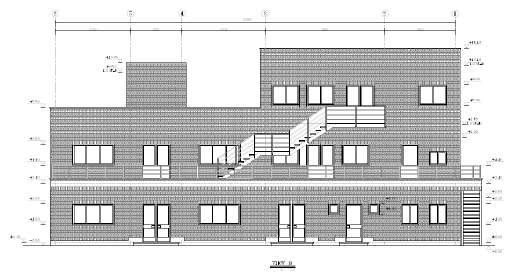

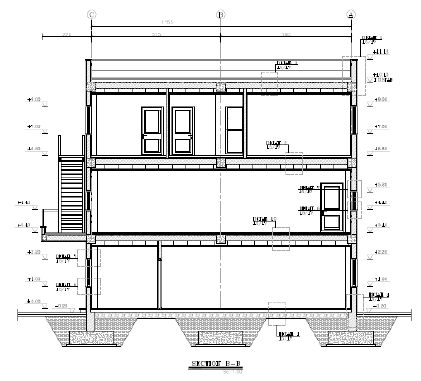

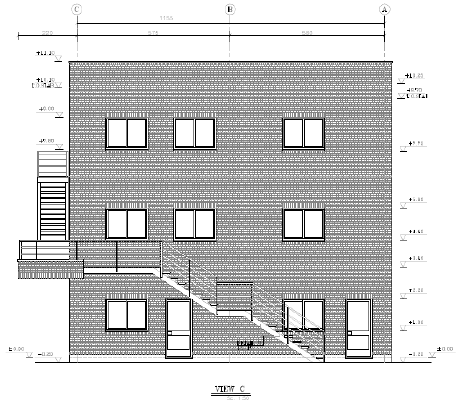

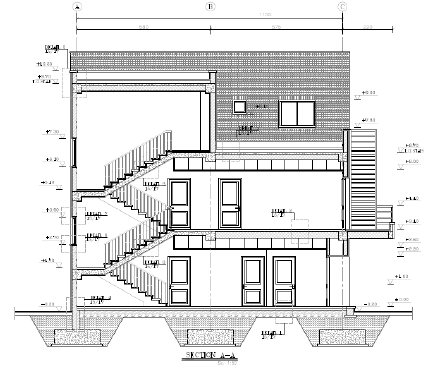

مسئله ی مورد نظر شامل یک ساختمان سه طبقه ی بتن آرمه می باشد. اطلاعات کلی از پلان معماری این ساختمان در شکل زیر نمایش داده شده است. در پیوست نیز فایل معماری این مجموعه ارائه شده است.
مدلسازی ساختمان در برنامه
برای تهیه مدل ریاضی یک سازه بایستی مراحل زیر را (بعد از اینکه سیستم و نوع المان های مورد نظر انتخاب شد) به ترتیب انجام داده شود:
- باز نمودن برنامه و انجام دادن تنظیمات اولیه شامل واحد ها و شبکه بندی (Grid Line)
- تعریف مشخصات مکانیکی مصالح
- تعریف مشخصات هندسی شامل مقاطع تیر و ستون
- ترسیم المان ها شامل تیرها، ستون ها ،کف ها و دیوارهای سازه ای
- اختصاص (Assign) مشخصات هندسی مقاطع به المان های ترسیم شده
- اختصاص تکیه گاه ها و قیود وابستگی (Diaphragm)
- تعریف منابع اولیه بار (Static Load Cases) شامل بار مرده، زنده، بار زلزله جهت عرضی و طولی
- اختصاص بارها به المانهای سازه ای
- تعریف ترکیبات بارگذاری
- تنظیمات تحلیل ها و انجام تحلیل
- مشاهده ی نتایج و گرفتن خروجی ها
- طراحی سازه
نحوه باز نمودن و اجرای برنامه

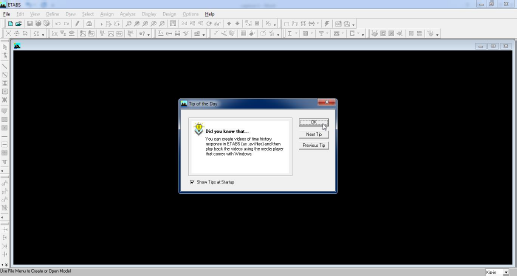

پس از بازکردن نمای اولیه برنامه به شکل زیر میباشد.
روی گزینه ok کلیک نمایید.

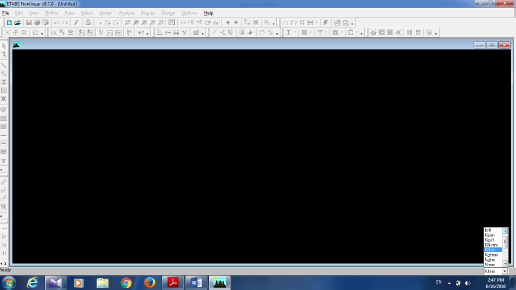

ابتدا واحد نرم افزار را به واحد دلخواه تغییر دهید. باید توجه شود که جهت سهولت بهتر است این واحد با واحد بارگذاری مد نظر یکسان باشد که بهترین آن KN-m می باشد.
برای خواندن ادامه مطلب بر روی لینک دانلود کلیک کنید.
