در ادامه بحث آموزش تحلیل سازه و حل تمرینات آن باز هم به سراغ نمونه سوال امتحانی از یکی از دانشگاه های آمریکایی میرویم و آنچه صورت سوال از ما خواسته است را بصورت گام به گام با ذکر تمامی نکات آن حل خواهیم کرد
دلیل اینکه تمرین قبلی و این تمرین را از نمونه سوالات تحلیل دانشگاه های خارج از کشور انتخاب کردیم این است که با نوع سوالات مطرح شده در این دانشگاه ها آشنا شوید و همچنین برخی از اساتید علاقه دارند برای طرح سوالات امتحانی از اینگونه سوالت ایده بگیرند که میتواند برای دانشجویانی که مشغول پاس کردن درس تحلیل سازه ها هستند بسیار مفید باشد.
اما برویم به صورت مسئله این سوال از تحلیل سازه

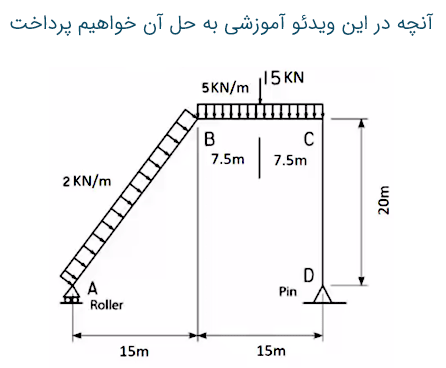

همانطور که در تصویر زیر میبینید ، یک قاب معین داریم که یکی از اعضای آن بصورت مایل است که شاهد بارگذاری گسترده روی آن هستیم.
این سوال تحلیل ۱ از سه بخش زیر تشکیل شده است که بخش اول آن را در این پست حل خواهیم کرد و ۲ بخش بعدی آن را در پست های بعدی بررسی خواهیم نمود
- بدست آوردن عکس العمل های تکیه گاهی در نقاط A و D
- ترسیم نمودار لنگر خمشی ( Moment diagram) و نیروی برشی (Shear diagram ) و مشخص کردن مقادیر ماکزیمم آن ( مشاهده حل بخش دوم )
- ترسیم نمودار ظاهری تغییر شکل ( Elastic curve ) قاب نشان داده شده ( مشاهده حل بخش سوم)
با توضیحات داده شده در مورد این سوال اکنون میتوانید از پلیر زیر حل بخش اول این نمونه سوال تحلیل سازه را مشاهده کنید .
