اصول مهندسی ژئوتکنیک

بازدید: ۴۶۰
امروز جزوه اصول مهندسی ژئوتکنیک (مهندسی خاک) که توسط مهندس کیانوش نوری تهیه و تدوین شده را به صورت رایگان در سایت آی سیویل قرار داده ایم.

این جزوه به صورت PDF و شامل ۱۲۷ صفحه است که در ادامه میتوانید قسمتی از این جزوه را مطالعه کنید، با ما همراه باشید.

اصول مهندسی ژئوتکنیک

خاک

مخلوط غیر یک پارچه از کانی ها و مواد آلی فاسد شده که فضای خالی آنها توسط آب یا هوا پر شده باشد .

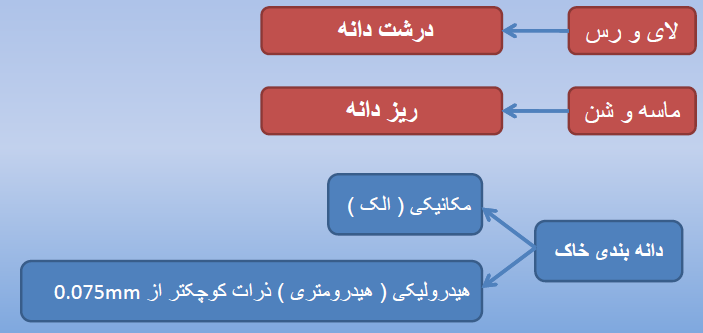

خاک

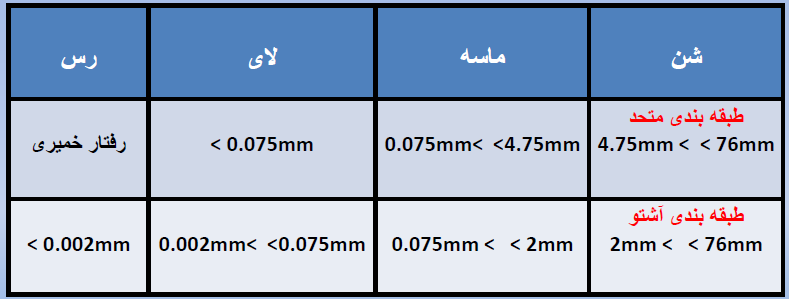

خاک

دانه بندی خاک

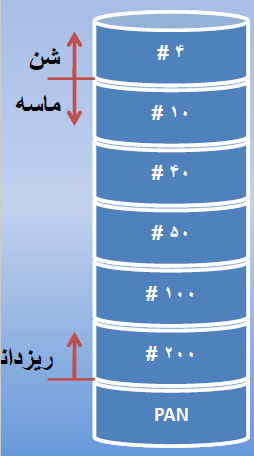

شماره الک : تعداد روزنه های الک در ۱ اینچ ( ۲.۵ cm )

شماره الکشماره الک

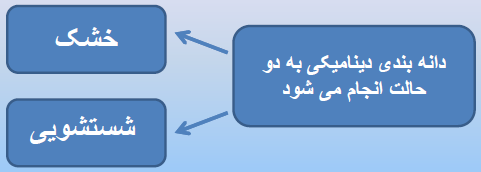

آزمایش دانه بندی :

آزمایش دانه بندی

آزمایش شستشویی: مصالح را روی الک شماره ۲۰۰ شستشو میدهیم . سپس مقدار مصالح باقی مانده را اندازه میگیریم . مثلاً اگر در الک ۲۰۰ # ، ۱kg باشد ، بعد از شستشو ۹۰۰gr میشود ، ۱۰۰gr از بین رفته که باید در محاسبات به کار ببریم.

برای این آزمایش از ۴ الک استفاده میکنیم و درون shaker میگذراریم که الک ها به صورت افقی حرکت می کنند. (در جایی که ذرات چسبنده هستند از این آزمایش استفاده میکنیم .)

آزمایش شستشویی

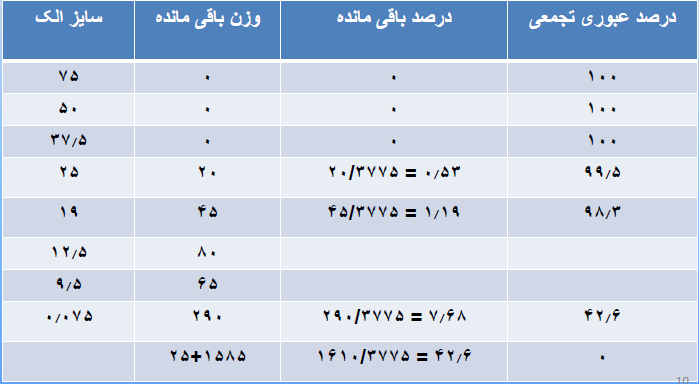

مثال) Dry mass= 3775gr   وزن کل مصالح

Wash out= 1585gr   شسته شده

Dry mass= 3775gr   وزن مصالحی که آزمایش را انجام داده ایم.

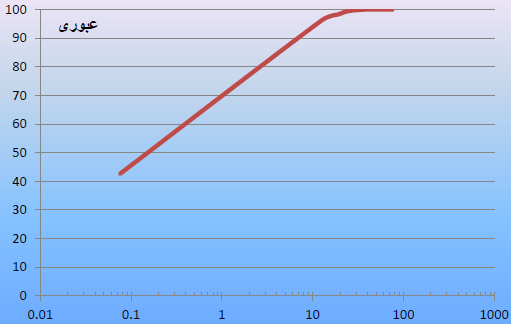

مثال

مثال

سایز ماکزیمم ذرات : سایزی که % ۱۰۰ مصالح از آن عبور کرده است .

D10 : قطر موثر ، قطری است که % ۱۰ مصالح از آن کوچکتر است. (% ۳۰ رد می شود.)

D30 : قطری است که % ۳۰ مصالح از آن کوچکتر است .

D60 : قطری است که % ۶۰ مصالح از آن کوچکتر است .

ضریب یکنواختی

ضریب یکنواختی:



ضریب خمیدگیضریب خمیدگی:





برای خواندن ادامه مطلب بر روی لینک دانلود کلیک کنید و این جزوه بسیار مفید را به صورت رایگان دانلود کنید.

فهرست اصول مهندسی ژئوتکنیک

  • فصل اول: دانه بندی خاک
  • فصل دوم: روابط وزنی- حجمی
  • فصل سوم: طبقه بندی خاک
  • فصل چهارم: جریان آب در خاک
  • فصل پنجم: تنش موثر
  • فصل ششم: تنش در توده خاک
  • فصل هفتم: نشست خاک
  • فصل هشتم: مقاومت برشی
  • فصل نهم: تراکم خاک
