لهیدگی جان در مقابل نیروی متمرکز فشاری

بازدید: ۱۷۸

با بخش اول از آموزش های رایگان درس فولاد ۲ در خدمت شما هستیم، در این قسمت، لهیدگی جان در مقابل نیروی متمرکز فشاری را مورد بررسی قرار میدهیم.

این آموزش قسمتی از آموزش ویدئویی درس فولاد ۲ است که توسط مهندس سعید رسولی تدریس شده است. در ادامه با ما همراه باشید.

مدت زمان فیلم: ۱۲ دقیقه و ۵۵ ثانیه

موضوع فیلم: آموزش فولاد ۲ – لهیدگی جان در مقابل نیروی متمرکز فشاری

مدرس دوره: مهندس رسولی

طبق آیین نامه، صفحه ۱۸۰، یعنی لهیدگی جان در مقابل نیروی متمرکز، الزامات این بند برای نیروی فشاری متمرکز تکی و مولفه فشاری زوج نیروی متمرکز کاربرد دارد. یعنی نیروی کششی در لهیدگی جان دخیل نیست.

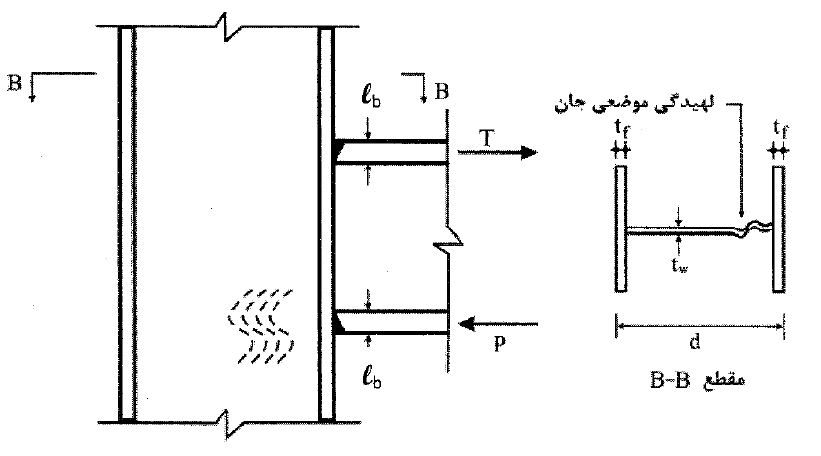

لهیدگی موضعی جانمقاومت طراحی لهیدگی جان در مقابل نیروی متمرکز فشاری مساوی φRn می باشد که در آن φ ضریب کاهش مقاومت مساوی ۰.۷۵ و Rn مقاومت اسمی است که بر اساس حالت حدی لهیدگی موضعی جان به شرح زیر تعیین میشود.

مقاومت اسمی





یا Pu ≤ φRn باشد یعنی حداکثر نیروی فشاری که میتوانیم وارد کنیم به اتصال و جان اتصال مورد نظر، تحث اثر لهیدگی قرار نگیرد باید کمتر از φRn باشد.

حداکثر نیروی فشاری



دو حالت اتفاق می افتد:

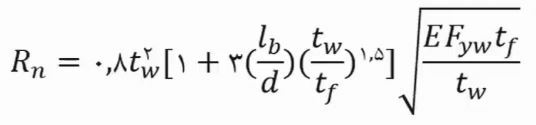

۱. در حالتی که بار متمرکز، در فاصله ای مساوی یا بزرگتر از d/2 از انتهای عضو وارد می شود:بار متمرکز1



۲. در حالتی که بار متمرکز، در فاصله ای کوچتر از d/2 از انتهای عضو وارد شود:

  • در صورتی که  Lb/d ≤ ۰.۲ باشد.
  • در صورتی که Lb/d > 0.2 باشد.

در صورتی که Lb/d ≤ ۰.۲ باشد:بار متمرکز حالت اول



در صورتی که Lb/d > 0.2 باشد: بار متمرکز حالت دوم



برای درک بهتر و توضیحات کامل تر بر روی فیلم کلیک کنید، و برای دانلود رایگان این آموزش در ادامه بر روی لینک دانلود راست کلیک کرده و گزینه Save as… را انتخاب کنید.
