آموزش مکانیک سیالات – مویینگی

بازدید: ۲۷۹

بعد از اینکه با مفاهیم اولیه و کاربردی درس مکانیک سیالات آشنا شدیم، در قسمت پنجم این مجموعه به سراغ مویینگی می رویم.

آموزش مکانیک سیالات - مویینگی

مروری بر این آموزش

در صورتی که لوله شیشه ای باریکی را به طور عمودی در مایعی فرو ببریم، سطح مایع درون لوله بالاتر و یا پایین تر از سطح آزاد مایع خواهد ایستاد.

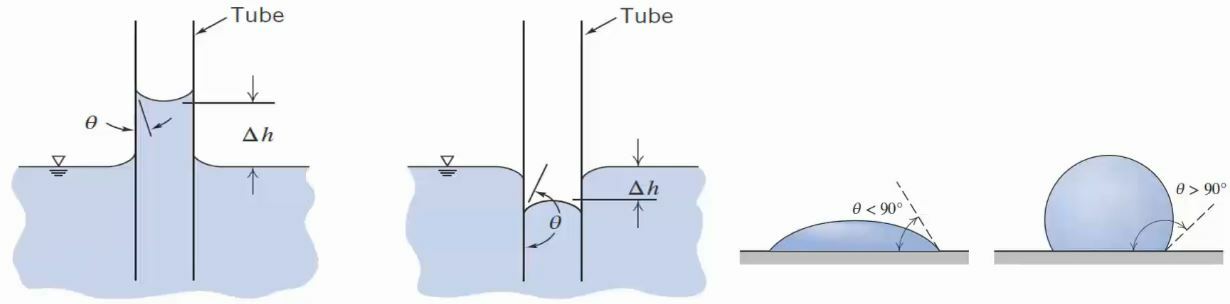

نحوه رفتار مایعات در لوله مویین و همچنین برروی سطح جامد در شکل زیر نمایش داده شده است. همانطور که مشخص است زاویه تماس سطح آزاد با دیواره جامد در مایعاتی که سطوح مقعر میسازند کوچکتر از ۹۰ درجه و در مایعاتی که سطوح محدب می سازند بیشتر از ۹۰ درجه می باشد.

نحوه رفتار مایعات در لوله مویین

تعیین ارتفاع صعود مویینگی

میتوان دیاگرام آزاد ستون مایع به ارتفاع h را مانند شکل زیر نمایش داد، با توجه به اینکه مقطع پایین این ستون درست در تراز سطح آزاد آب درون ظرف قرار دارد، با این سطح هم فشار است.

بنابراین فشار وارد بر این مقطع همان اتمسفر است که از بالا نیز به ستون مایع اثر می کند.

برای مشاهده ادامه مطلب بر روی فیلم زیر کلیک کنید.





مدت زمان فیلم: ۱۳ دقیقه و ۵۴ ثانیه

موضوع فیلم: آموزش مکانیک سیالات – (مویینگی)

مدرس دوره: حمیدرضا جهاندیده
